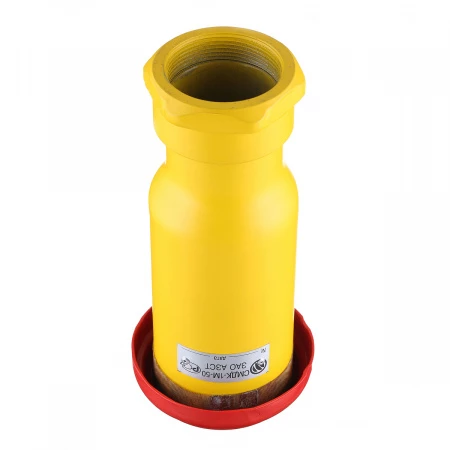

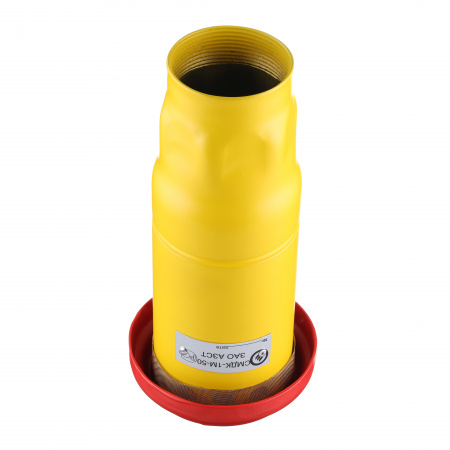

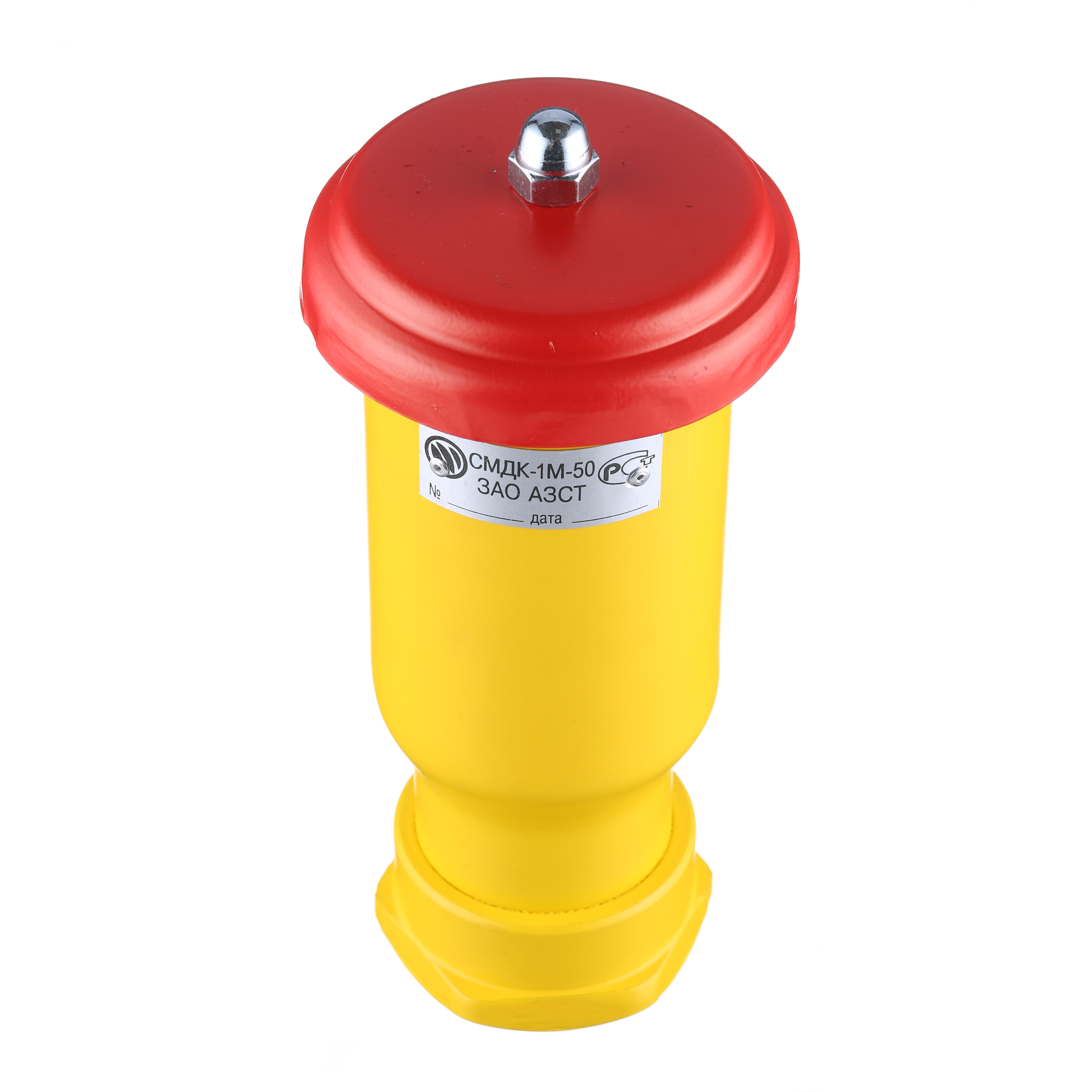

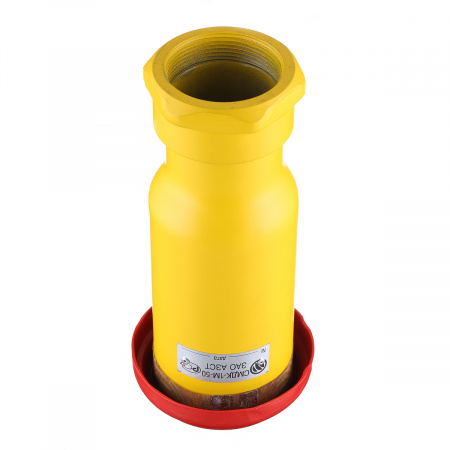

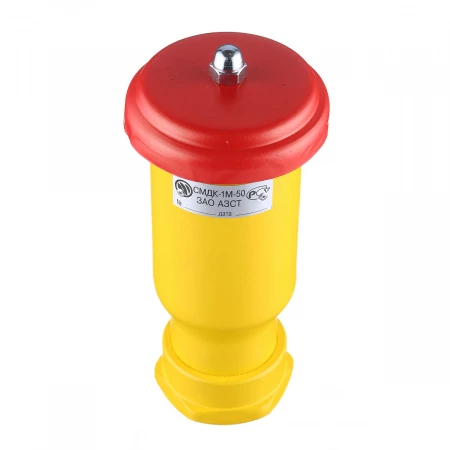

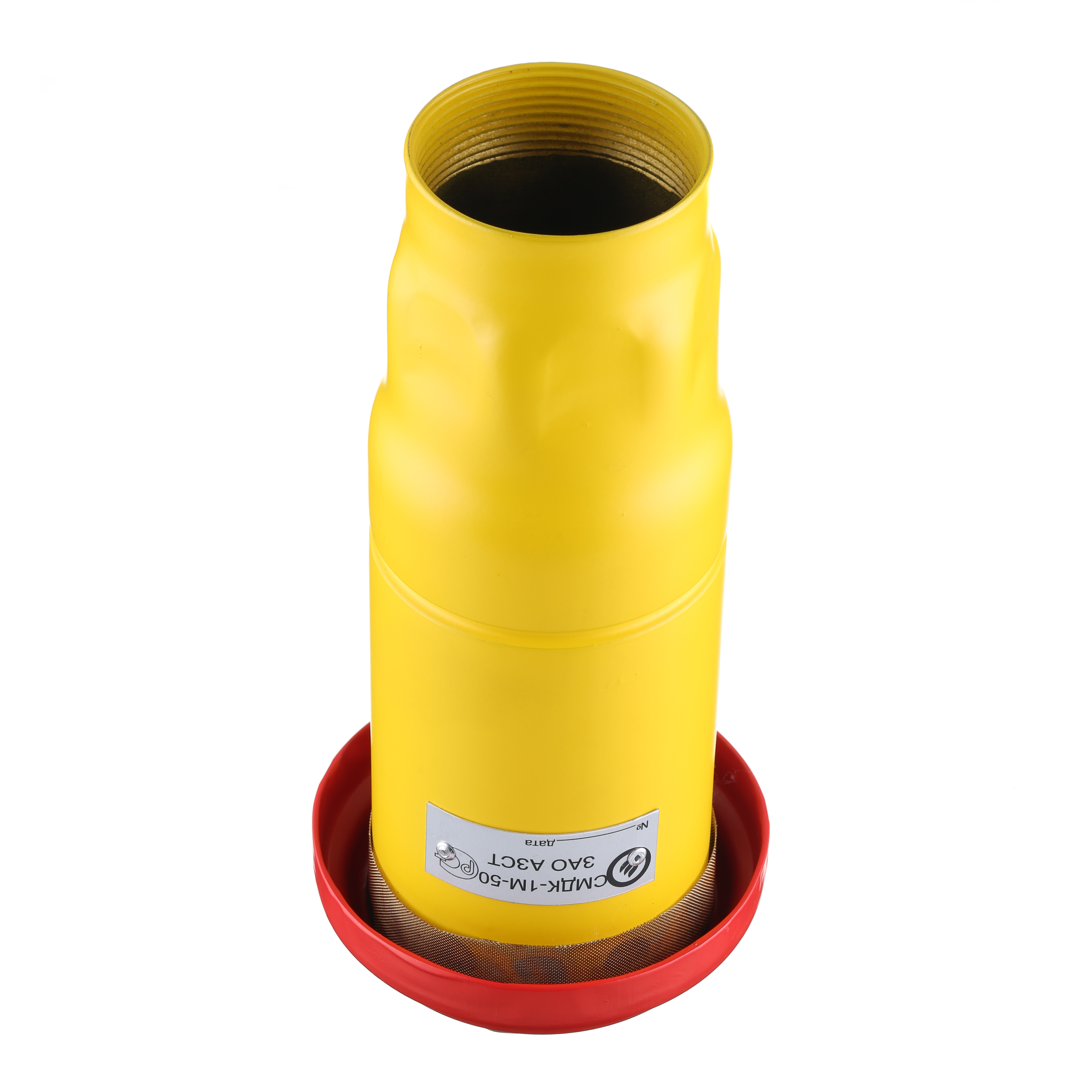

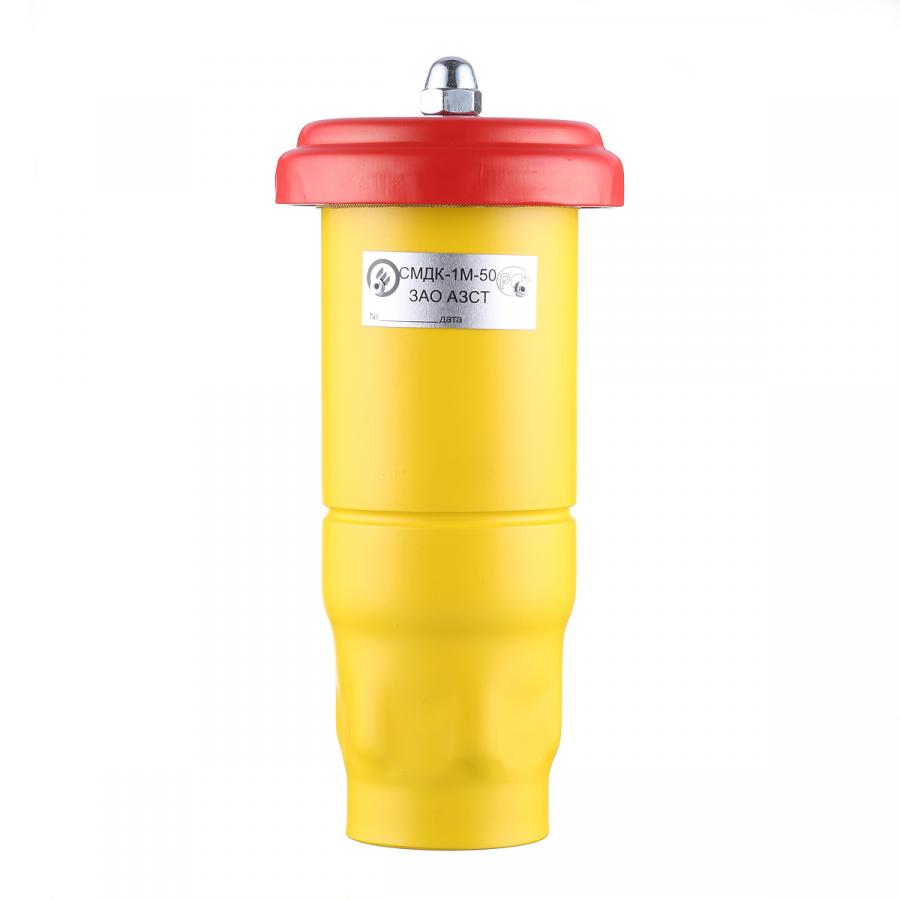

Клапан дыхательный реверсивный, совмещенный с огнепреградителем - СМДК
Предназначен для регулировки давления паров в газовом пространстве резервуаров для нефтепродуктов в заданном пределе в процессе закачивания и выкачивания нефтепродуктов, а так же при колебании температуры.
Предотвращает проникновение искр и пламени внутрь резервуара, а также он препятствует сокращению потерь нефтепродуктов при испарении.
Устанавливается на линии деаэрации на резервуарах АЗС и резервуарах объектов нефтепродуктообеспечения.
Имеет разборную конструкцию и состоит из следующих основных частей:
Крышка (поз.1), корпус (поз.2) и присоединительный разъем (поз. 3) предназначены для защиты от внешних воздействий и размещения рабочего механизма СМДК и кассеты огневого предохранителя, материал корпуса – алюминиевый сплав, латунь или нерж. сталь, крышки - алюминиевый сплав
Рабочий механизм клапана дыхательного реверсивного, состоит из обоймы, завальцованной в корпуса, штока с тарелкой клапана вакуума, тарелки клапана давления, пружины клапана вакуума и пружины клапана давления
Рабочий элемент огнепреградителя - кассета, изготовленная из алюминиевой плоской и гофрированной лент, сверху от осевого перемещения зафиксирована стопором
Преимущества:
- Имеет сравнительно небольшой вес.
- Материал корпуса латунь, нержавеющая сталь, алюминий
- Изготавливается в исполнении УХЛ категория размещения 1 по ГОСТ 15150-69.
- Условия эксплуатации: относительная влажностью до 95% и температурой от –50°С до +50°С.
- Встроенные клапана малого и большого дыхания подпружиненные
- Создает эстетический внешний вид для стойки деаэрации
- Может быть окрашен в любой цвет (порошковая окраска)
Схема
 |
Обозначения на схеме 1. крышка |
Технические характеристики
| Минимальный диаметр прохода, мм | 50 |
| Пропускная способность, л/мин | 200-400 |
| Давление выпуска / впуска паров, МПа | 0,02/0,01 |
| Присоединительная резьба по ГОСТ 24705-81 | труб. 2” |
| Габаритные размеры, не более: | |
| - высота, мм | 240 |
| - диаметр, мм | 108 |
| Масса, без упаковки, кг | 1,55 |
| Материал | латунь/нерж./АМГ |
Техническое обслуживание
При эксплуатации производить осмотр тарелок, сеток и элементов огнепреградителя в следующие сроки:
- в весенне-летний период – не менее одного раза в месяц;
- при температуре ниже нуля - не менее двух раз в месяц.
При профилактических осмотрах кассеты клапана необходимо промывать растворителем и продувать сжатым воздухом для снятия смолистых отложений и пыли.
Текущий ремонт
Текущий ремонт составных частей дыхательного клапана СМДК 50, указания по поиску и устранению последующих отказов и повреждений, которые возможны при эксплуатации, приведены в таблице:
Схема расположения технологического оборудования
|
|
Обозначения на схеме
1. крышка |
1. Претензии к качеству товара могут быть предъявлены в течение гарантийного срока.
2. Неисправные изделия в течение гарантийного срока ремонтируются или обмениваются на новые бесплатно. Решение о замене или ремонте изделия принимает завод-изготовитель. Замененное изделие или его части, полученные в результате ремонта, переходят в собственность завода-изготовителя.
3. Затраты, связанные с демонтажем, монтажом и транспортировкой неисправного изделия в период гарантийного срока Покупателю не возмещаются.
4. В случае необоснованности претензии, затраты на диагностику и экспертизу изделия оплачиваются Покупателем.
5. Изделия принимаются в гарантийный ремонт (а также при возврате) полностью укомплектованными.
Гарантийный срок -12 месяцев со дня продажи изделия.
